轻松掌握！变压器直流电阻快速测试仪的安装全攻略

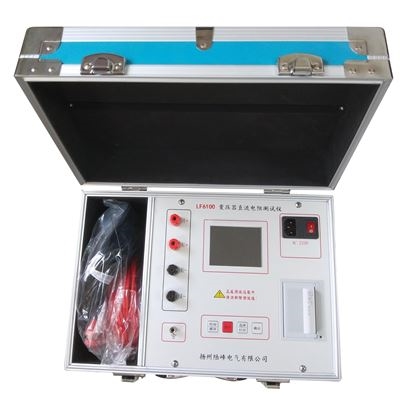

　　变压器直流电阻快速测试仪是专为测量变压器绕组及大功率电感设备直流电阻设计的高精度仪器，可替代传统直流电桥。该设备以高速微控制器为核心，集成程控电流源与高速A/D转换技术，实现测量电流自动匹配、数据采集处理及结果显示的全自动化流程。采用16位A/D转换器，分辨率达1μΩ，测量精度±0.2%，支持0.1A至50A多档电流输出，可覆盖1mΩ至100Ω量程范围。内置智能功率管理技术，有效降低设备发热，延长使用寿命。

　　变压器直流电阻快速测试仪的安装指南：

　　一、开箱检查

　　包装完整性：打开包装前，检查包装箱是否有损坏、受潮或变形的迹象。若发现异常，应拍照留证并与供应商联系。

　　配件清点：打开包装后，按照装箱清单逐一核对主机、测试线（包括电流线和电压线）、电源线、接地线、说明书、操作手册、保修卡等配件是否齐全且无损坏。

　　二、安装环境准备

　　空间要求：选择一个干燥、通风良好、无灰尘且便于操作的空间放置测试仪。确保周围有足够的空间以便散热和连接测试线，避免在狭小、封闭或潮湿的环境中使用，防止仪器受潮或因散热不良而损坏。

　　温度与湿度：理想的工作环境温度一般为-20℃至40℃，相对湿度不超过80%。避免在温度过高或过低、湿度过大的环境下安装和使用，以免影响仪器的性能和测量精度。

　　电源条件：确认测试地点有符合仪器要求的稳定电源。一般测试仪需要单相交流电源，电压波动范围应在额定电压的±10%以内，频率为50Hz或60Hz（根据仪器规格而定）。确保电源插座接地良好，以防止漏电和干扰。

　　三、主机安装

　　放置位置：将测试仪主机平稳地放置在水平工作台上，避免倾斜或晃动。确保主机周围没有易燃、易爆物品或其他可能影响其正常工作的杂物。

　　连接电源线：将电源线的一端插入测试仪主机背面的电源插座，另一端插入符合要求的电源插座。在连接过程中，注意检查电源线的插头和插座是否匹配，插拔时要小心操作，避免损坏插头或插座。

　　接地连接：为了确保安全和测量的准确性，必须将测试仪可靠接地。将接地线的一端牢固地连接到测试仪主机的接地端子上，另一端连接到符合接地标准的接地体上。如果使用三芯电源线且插座有接地极，也可以将接地线连接到电源插座的接地极上，但需确保接地良好。

　　四、测试线连接

　　认识测试线：通常配备多根测试线，包括大电流输出线（粗线）和小电压测量线（细线）。一般来说，电流线用于向变压器绕组施加测试电流，电压线用于测量绕组两端的电压降。不同颜色或标识的测试线可能对应不同的功能或连接位置，在使用前应仔细阅读说明书以明确其用途。

　　连接方式：根据变压器的类型和测试要求，选择合适的测试线连接方式。对于常见的单相变压器或三相变压器的单相绕组测试，通常将电流线的一端连接到测试仪的电流输出端子（标记为“I+”和“I-”），另一端依次连接到变压器绕组的一个端子上；将电压线的一端连接到测试仪的电压输入端子（标记为“V+”和“V-”），另一端分别连接到变压器绕组的两个端子上，以测量绕组上的电压降。在连接测试线时，要确保连接牢固，避免松动导致接触电阻增大或测量误差。同时，要注意测试线的绝缘性能，避免短路或触电事故。

　　连接顺序：在连接测试线时，建议先连接电压线，再连接电流线。这样可以在连接电流线时，通过观察电压表的指示来判断连接是否正确，避免因电流线连接错误而导致设备损坏或人员伤害。在连接完成后，再次检查测试线的连接是否正确、牢固，确认无误后方可进行下一步操作。

　　五、软件安装与设置（如有需要）

　　软件安装：配备了专门的测试软件，用于控制仪器、采集数据、分析结果和生成报告等。如果测试仪需要安装软件，将随仪器附带的软件安装光盘插入计算机光驱，或者从供应商提供的网站下载软件安装包到计算机硬盘上。然后，按照安装向导的提示逐步进行软件安装，在选择安装路径时，建议选择默认路径或易于管理和查找的路径，以避免后续出现软件无法正常运行或文件丢失等问题。

　　驱动程序安装：在安装测试软件之前，可能需要先安装测试仪的驱动程序。驱动程序是计算机与测试仪之间进行通信的关键软件，它能够使计算机识别并正确控制测试仪。一般来说，驱动程序安装包会随测试仪一起提供，或者可以在供应商的网站上下载。按照驱动程序安装向导的提示完成驱动程序的安装过程，安装完成后，重启计算机以确保驱动程序生效。

　　软件设置：安装完成后，打开测试软件，根据实际测试需求进行相关设置。例如，设置测试参数（如测试电流大小、测试次数、采样时间等）、选择变压器型号和绕组参数、设置报警阈值（如果有）等。在进行设置时，要参考变压器的技术规格和测试标准，确保设置的参数合理、准确。同时，还可以根据个人使用习惯对软件的界面布局、显示方式等进行个性化设置，以方便操作和查看测试结果。

　　六、初步通电检查

　　通电前检查：在接通测试仪电源之前，再次检查所有测试线的连接是否正确、牢固，确认主机的电源开关处于“关”的位置，电压调节旋钮（如果有）处于低位或初始位置。同时，检查周围环境是否存在安全隐患，如是否有其他人员靠近、是否有导电物体与测试线路接触等。

　　通电测试：将测试仪的电源开关置于“开”的位置，此时测试仪的电源指示灯应亮起，表示仪器已接通电源。观察测试仪的显示屏是否正常显示，有无异常报警信息或故障提示。如果有异常情况，应立即关闭电源，检查电源线连接、测试线连接以及仪器内部是否存在问题，并根据故障现象参考说明书或联系供应商的技术支持人员进行排查和解决。

　　功能检查：在确认测试仪正常通电且吴故障报警后，可以进行简单的功能检查。例如，通过操作测试仪的面板按键或软件界面，尝试调节测试电流大小、切换测试通道（如果有多个通道）等操作，观察测试仪的响应是否正常，显示屏上的数据变化是否符合预期。同时，可以使用万用表等工具对测试仪输出的电流和电压进行简单测量，与测试仪显示的值进行对比，以验证测试仪的测量准确性。如果在功能检查过程中发现任何问题，应及时进行处理，确保测试仪在正式测试前处于良好的工作状态。
